ДЕЛИТЕЛИ НАПРЯЖЕНИЯ ЕМКОСНЫЕ

Заголовок:
ДЕЛИТЕЛИ НАПРЯЖЕНИЯ ЕМКОСНЫЕ

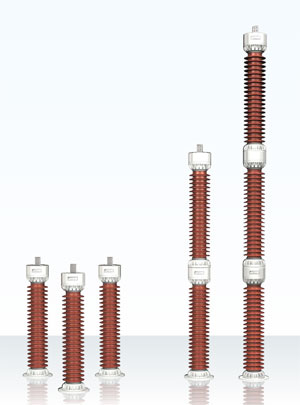

Делители напряжения ёмкостные используются для понижения высокого напряжения. Делители напряжения входят в состав емкостных трансформаторов с напряжением 110, 220, 330, 500, 750 кВт. Делители ёмкостные состоят из конденсаторов, которые обеспечивают понижение высоковольтного напряжения для питания электромагнитного устройства и осуществляющих высокочастотную связь на частотах от 24 до 1000 кГц по линиям электропередач переменного тока с частотой 50 Гц. Конденсаторы и делители напряжения изготавливаются по государственным стандартам, имеют международный стандарт ISO 9001:2000. Вся продукция конденсаторного завода проходит испытания в испытательном центре, аккредитованном в системе аккредитации РК №KZ.И.07.0665. Сочетание цены закупки ДНЕ и КПД в трансформаторах напряжения указывает, что делители целесообразно применять при напряжениях выше 110 кВ. При напряжениях 400 кВт и выше стоимость емкостного делителя примерно в 2 раза ниже стоимости каскадного трансформатора напряжения.



При напряжении ниже 110 кВт использование делителя напряжения не дает ощутимого экономического эффекта. Наличие конденсаторов делителя создает возможность в ЛЭП феррорезонансных явлений на основных и низших частотах (суб гармониках). В результате таких явлений могут возникать перенапряжения, которое может привести сгоранию изоляции и ложных срабатываний защиты ДНЕ. А так же возможно повреждение приборов, при не соблюдении схем подключения делителей емкостных теряет эффективное ограничение эти перенапряжений. Работа делителя напряжения зависит от изменения частоты тока измеряемого напряжения, возможны нарушения условия резонанса напряжения тока. Делители напряжения удовлетворяют требованиям ГОСТА 1983-2001 и ТУ 3414-009-05758055-05 и МЭК 358.

Делители напряжения состоят из конденсаторов, обеспечивающих понижение высокого напряжения, питание электромагнитного устройства и осуществляющих высокочастотную связь на частотах от 36 до 750 кГц в линиях электропередач переменного тока частоты 50 Гц. Длина пути утечки внешней изоляции делителей соответствует степени загрязнения 1 и 2 (Б) по ГОСТ 9920-89. Делители напряжения выдерживают суммарную механическую нагрузку на изгиб в соответствии с требованиями ГОСТ 1983-2001. Делители в сейсмостойком исполнении выдерживают 7 баллов по шкале MSK-64. Делитель предназначен для установки на бак электромагнитного устройства.


Делители напряжения ёмкостные (ДНЕ) имеют две комплектации емкостных трансформаторов


ДОСИ - делитель напряжения для отбора мощности связи измерительных цепей, имеет промежуточное напряжение для всех классов 12,064 кВт. Климатическое исполнения конденсаторов УХЛ1 по ГОСТ 15150.


СМАИ - конденсатор в фарфоровой армированной покрышкой, конденсатор связи для устройств средств измерения, конденсатор связи для устройств отбора мощности и средств измерения. Делители напряжения емкостные комплектуются конденсаторами СМАОИ-110/v3 (166/v3, 188/v3) и СМАИ-110/v3 (166/v3, 188/v3). ДОСИ на напряжение 500 и 750 кВт снабжаются электростатическим экраном.


Наше предложение


Компания ООО «Росрезинотехника» предлагает свои услуги в сфере реализации делителей напряжения емкостных, стандартного исполнения и не стандартного с отступлениями в сторону требований заказчика. Вся продукция сертифицирована в соответствия с международным стандартом действительным на территориях стран СНГ.
